Inicio / Proyecto eléctrico de vivienda
Instalaciones eléctricas domiciliarias · Chile
Del tablero a la última ampolleta.
Dibuja las luces, los interruptores y los enchufes sobre tu arquitectura: el software traza los circuitos, calcula las protecciones y los conductores, arma el tablero en 3D, simula la luz de cada recinto y te entrega los planos listos para presentar.
Pliegos RIC · SEC
Hasta 3 pisos · vivienda
PDF · vectorial a escala
Circuitostrazados solos al poner cada elemento
Cuadro de cargasprotecciones, conductores y caída de tensión
Tablero 3Darmado desde el cálculo, cable por cable
Luz 3Dcada recinto iluminado antes de construir

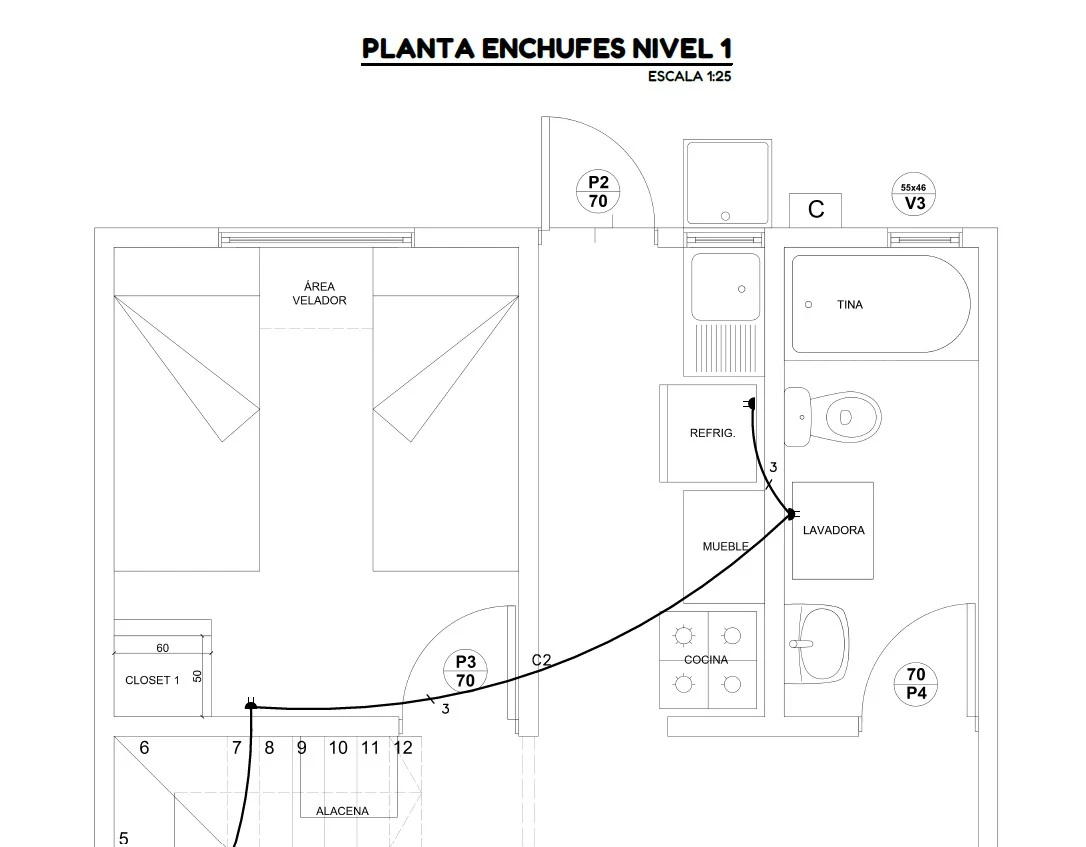

01 · Planta eléctrica
Tú pones los puntos. El software tira las líneas.
Sube la arquitectura en PDF o imagen, ponle escala y marca dónde va cada portalámparas, interruptor y enchufe. Los circuitos se arman solos, separando alumbrado de enchufes, con su canalización, sus cajas de derivación y la cantidad de conductores de cada tramo.
- Alumbrado y enchufes en arquitecturas separadas, como se presentan
- Cada luz conectada a su interruptor: lo corriges arrastrando el cable
- Refrigerador, lavadora, horno y termo con su circuito propio
- Enchufes que miran hacia su muro, girándolos con una tecla
02 · Cálculo según la norma
El cuadro de cargas, hecho mientras dibujas.
Cada cambio en la planta rehace el cálculo: potencia, corriente, automático, sección del conductor, largo y caída de tensión de cada circuito; los diferenciales, la demanda máxima y el empalme. Y el diagrama unilineal, dibujado desde el mismo cuadro.
- Según los pliegos RIC de la SEC
- Cuadro de cargas, unilineal y simbología en el plano, actualizados solos
- Avisos cuando un circuito se pasa o la caída de tensión supera el máximo

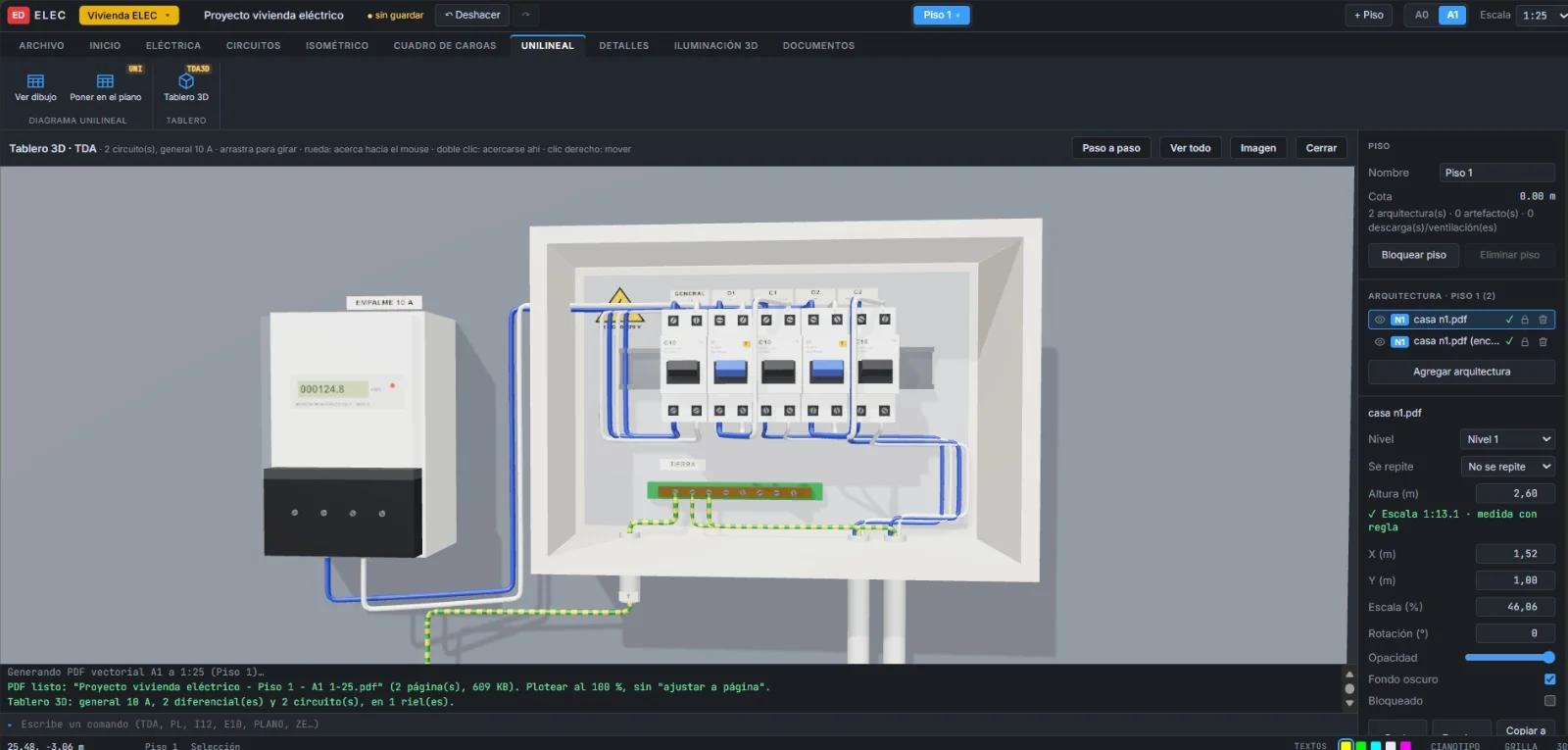

03 · Tablero en 3D
Tu tablero, tal como va a quedar.
El software arma el tablero desde el cuadro de cargas: el automático general, los diferenciales y el automático de cada circuito, en su riel, con su etiqueta. Cada cable va de borne a borne en el orden correcto, con los colores de la norma: fase azul, neutro blanco y tierra verde-amarilla, hasta la barra y el pozo a tierra.
Pasa el mouse por un automático y se ilumina su circuito
Armado paso a paso, en el orden de montaje
Descárgalo como imagen para tu cliente

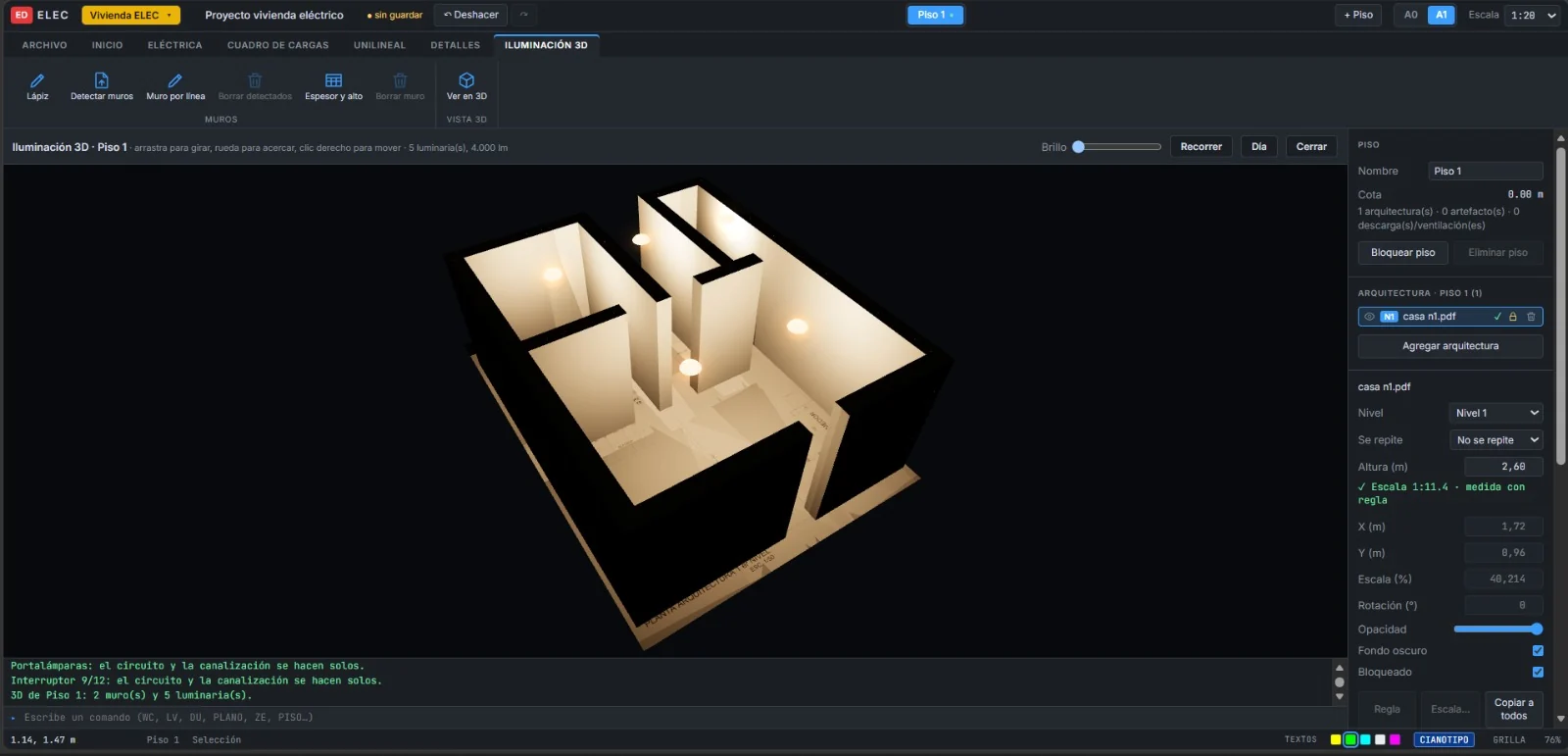

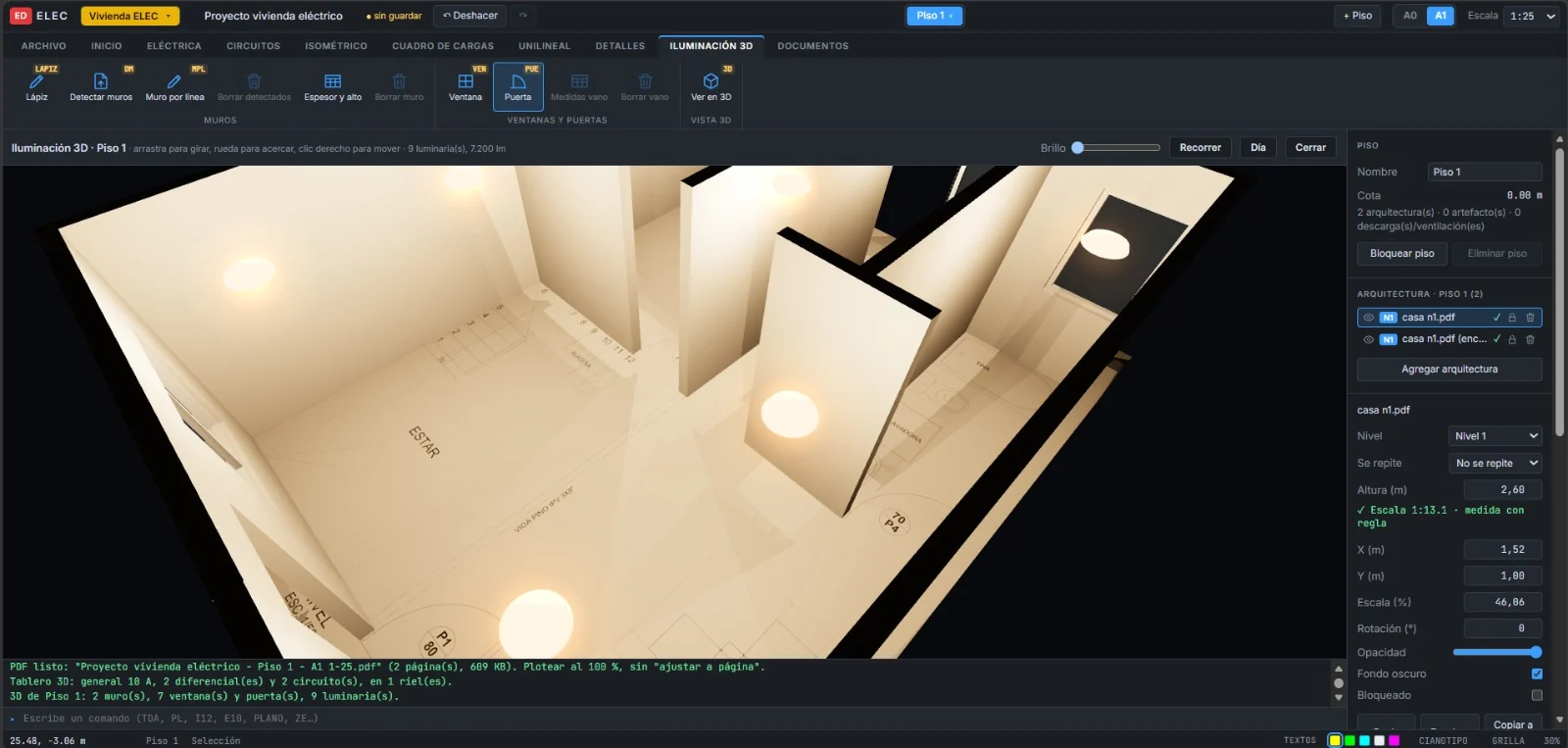

04 · Iluminación en 3D
Enciende la casa antes de construirla.
Levanta los muros desde el mismo PDF de la arquitectura, marca las ventanas y las puertas, y mira cómo queda cada recinto con las luminarias de tu proyecto encendidas: con su luz cálida, sus sombras y su brillo. Recorre la casa por dentro a la altura de los ojos y muéstrale al cliente cómo se va a ver.

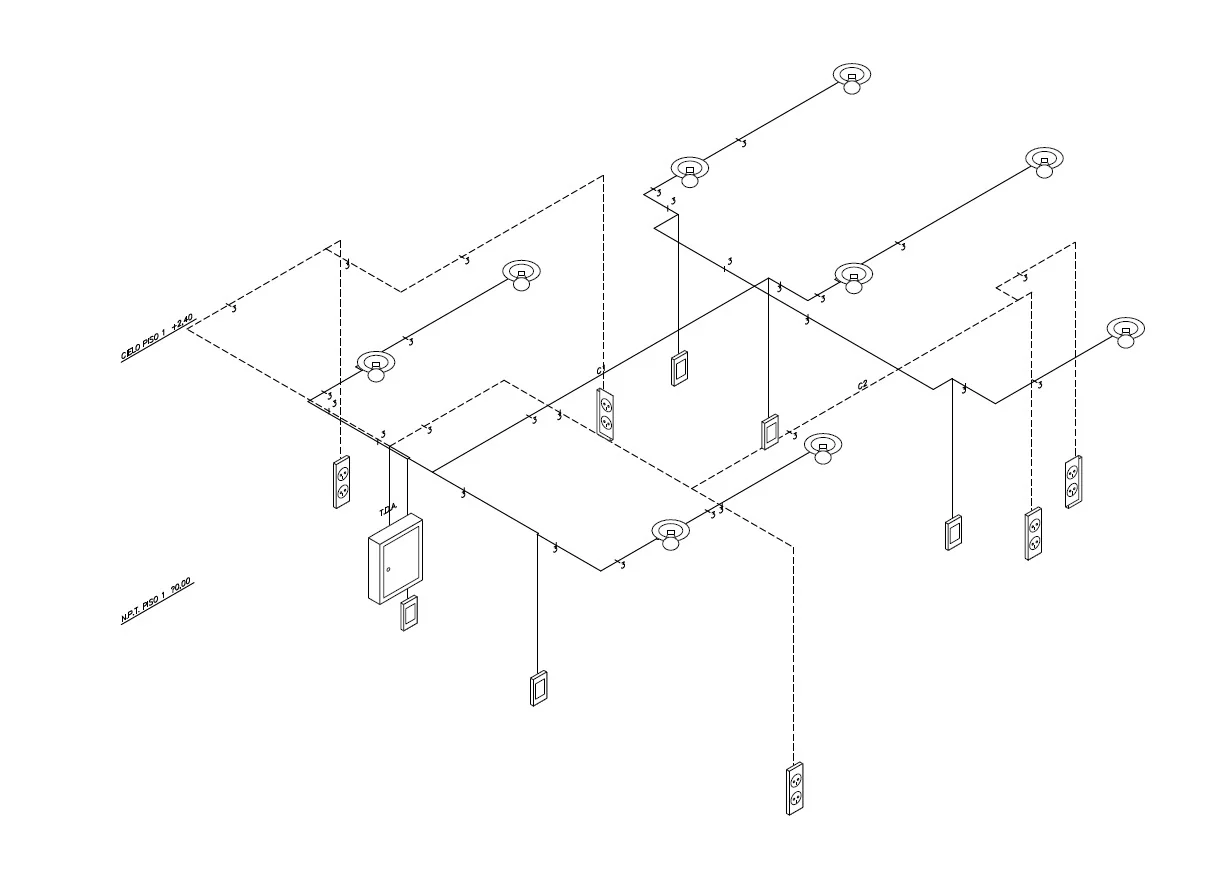

05 · Isométrico
Un isométrico de verdad, sin dibujarlo.
Alumbrado y enchufes juntos en un solo dibujo: la iluminación por el cielo, los enchufes segmentados y cada accesorio a su altura, dibujado en perspectiva. Mueves algo en la planta y el isométrico cambia al momento.
- Portalámparas, interruptores, enchufes y tablero bosquejados en 3D
- El nombre de cada circuito y sus conductores en cada tramo
- En su propio plano, listo para el PDF
Estilo cianotipo
Trabaja como en los planos de antes.
El cianotipo es un método histórico de reproducción de dibujos y proyectos de arquitectura e ingeniería que produce copias en color azul de Prusia con las líneas y los detalles en blanco. Con un clic en CIANOTIPO, toda tu área de dibujo toma ese aspecto: fondo azul y la arquitectura, los circuitos y los textos en blanco.
Solo cambia la pantalla: tus planos en PDF siguen saliendo en blanco y negro.

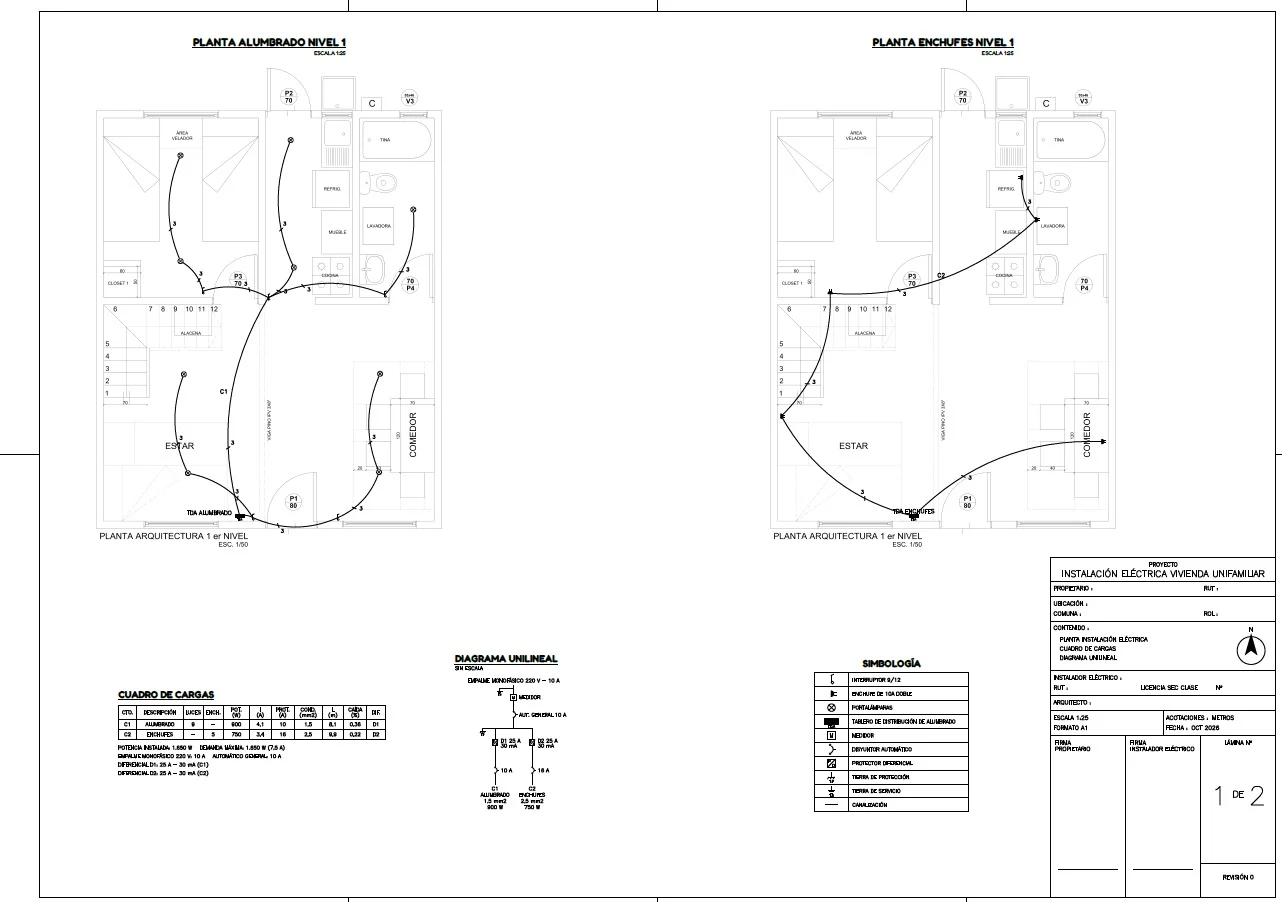

Entregables
Todo listo para presentar.
Planos PDFA0 o A1, vectoriales, a escala, con la viñeta del instalador SEC
Cuadro de cargasen el plano, actualizado solo con cada cambio
Unilinealdibujado desde el cálculo, con sus protecciones
Isométricoen su propio plano, con los accesorios en perspectiva
Planes
Elige cómo encenderlo.
Úsalo gratis para conocerlo: dibujas y calculas, y ves los planos con marca de agua. Para descargar tus planos y guardar tus proyectos, elige tu plan.
Premium
Todo CodeLAB: agua y eléctrico
$30.930CLP / mes
IVA incluido
- Todo lo del plan Eléctrico
- Estanques, fosas, edificios y viviendas de agua potable y alcantarillado
- Memorias y especificaciones técnicas
- Logo de tu empresa en las memorias
Haz tu primer proyecto eléctrico hoy.
Entra con tu cuenta CodeLAB y elige Vivienda ELEC: el mismo programa de tus proyectos sanitarios, ahora también eléctrico.
